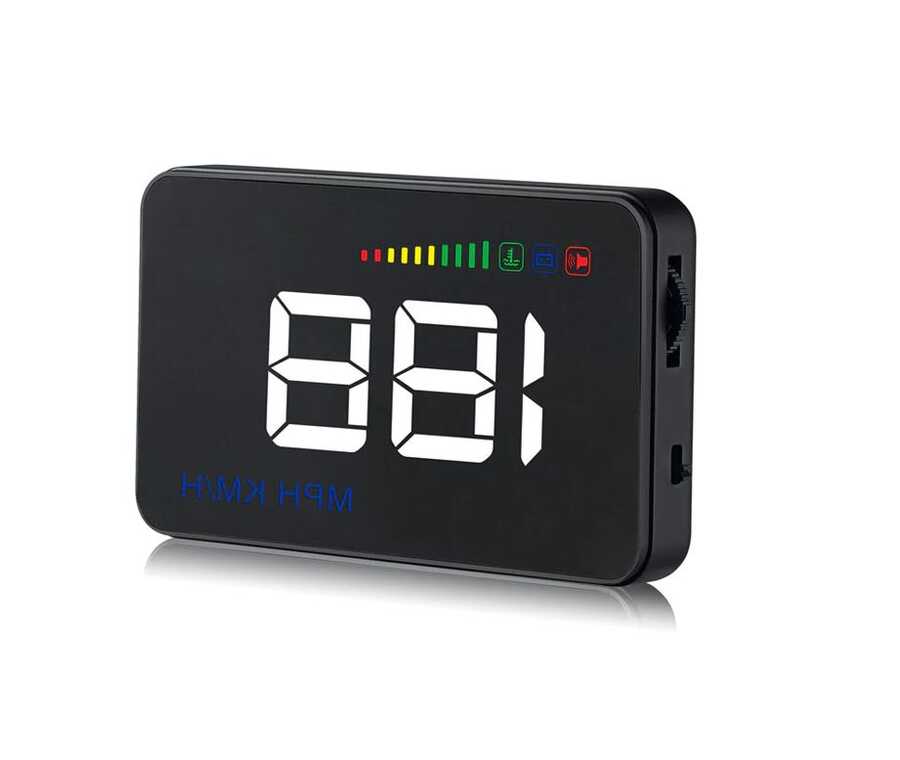

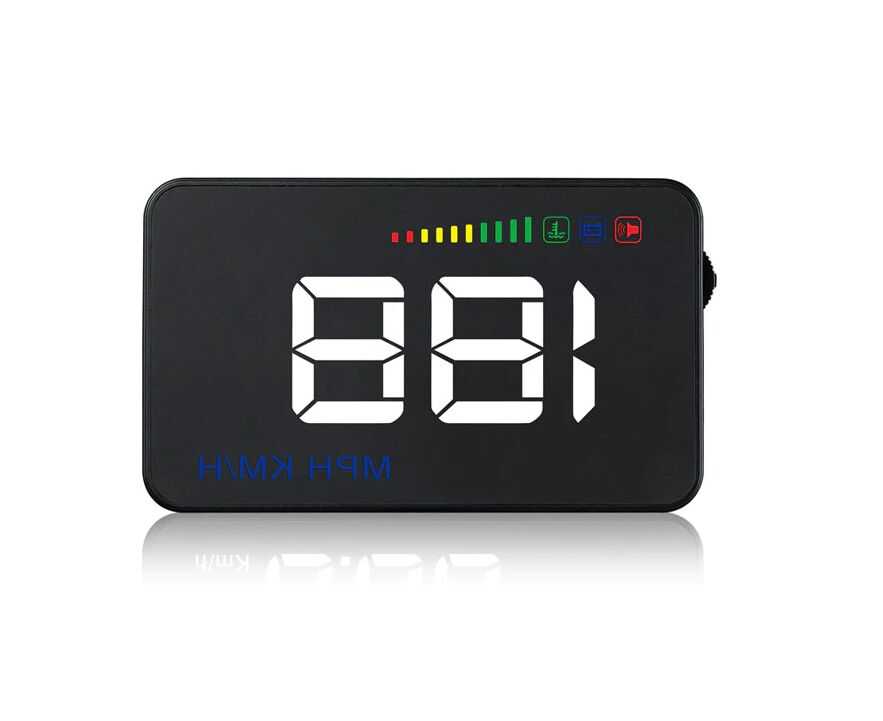

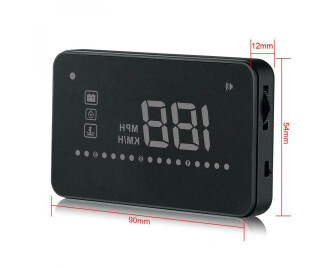

A-200 HUD Cama Yansıyan OBD2 Araç İçi Gösterge

A200 HUD cihazını satın aldığınız içim teşekkür ederiz. Bu cihaz ile aracınızın bazı bilgilerini ön cama yansıtabileceksiniz.
Özellikler:
1) OBDII ve EUOBD uyumlu araçlar ile tak ve çalıştır özelliği

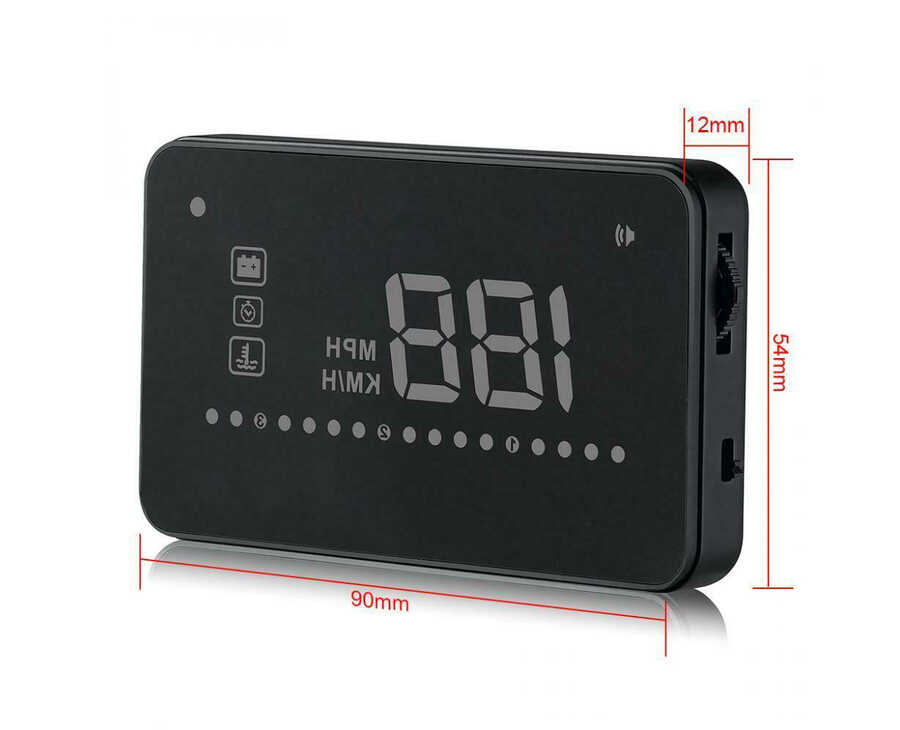

2) 3.5 inç ekran
3) Okumayı kolaylaştıran renkli ekran
4) Yansımaları önleyen nano teknoloji
5) Hız, devir, su sıcaklığı, voltaj, hararet sesli alarm, hız alarmı ve diğer birçok özelliğe sahip
6) Otoamatik kapanma. Araç çalşınca çalışır ve kapanınca kapanır, bu sayede aküye zarar vermez. Ayrıca manuel kapama düğmesi de vardır
7) 5 dereceli parlaklık seviyesi ayaro
8) Otomatik veya manuel yüksek sıcaklık(hararet) uyarısı
9) Otomatik veya manuel düşük voltaj uyarısı
9) Otomatik veya manuel yorgunluk alarmı

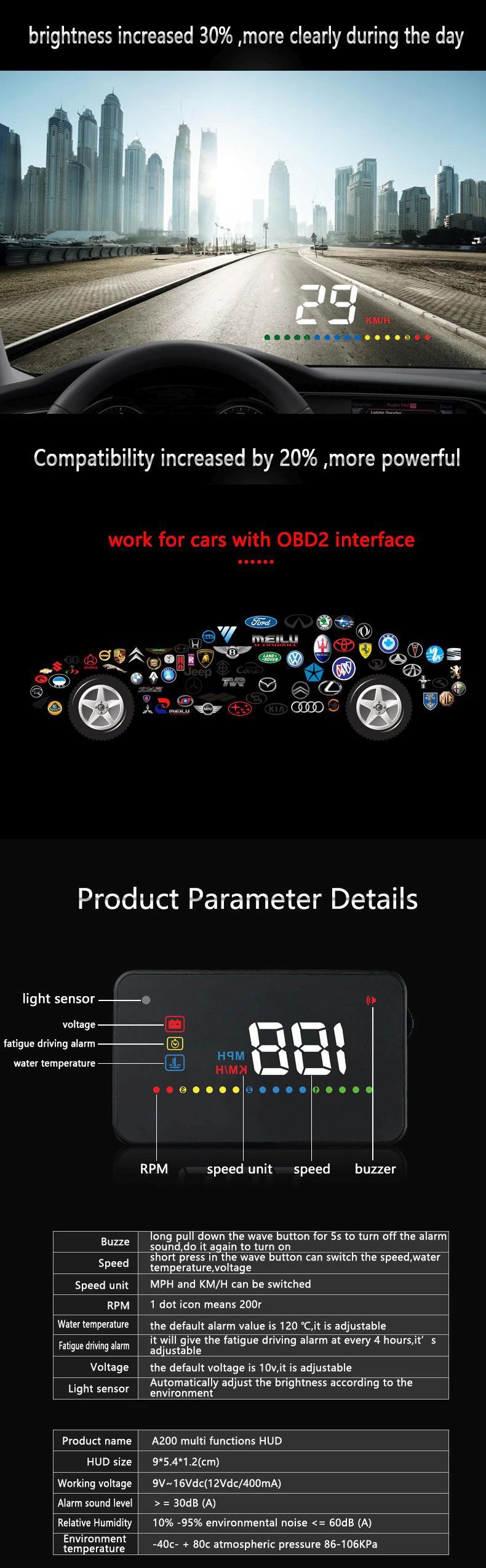

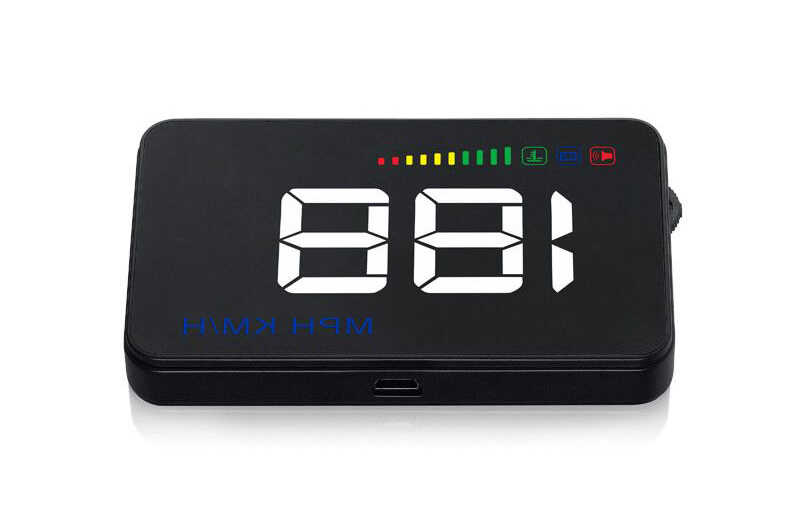

EKRAN DÜĞME ÖZELLİKLERİ (kılavuzdaki resme bakınız)
1) Uzun süre basılı tutaral alarmı açıp kapatabilirsiniz
2) Her kısa süreli basışta hız, su sıcaklığı ve voltaj arasında geçiş yapar
3) RPM devir
4) MPH cinsinden hız
5) KM/H cinsinden hız
6) Işık sensörü (ortam aydınlığına göre ekran ışığını otomatik ayarlar)
7) Voltaj ikonu
8) Yorgunluk alarmı
9) Su sıcaklık uyarısı
KURULUM:
1) Cihazı kurabilmek için aracınızın OBDII veya EUOBD uyumlu olması gereklidir. 1996 model sonrası Amerikan arabaları, 2001 sonrası Avrupa menşeili benzinli araçlar (2004 sonrası dizel) ile 2005 sonrası Japon menşeili otomobiller OBDII standardını desteklemektedir. Aracınızın OBD uyumlu olup olmadığı motordaki etikette yazıyor olabilir. Bu etikette OBD II, EOBD veya JOBD yazıp yazmadığını kontrol edebilirsiniz
2) Aracınızdaki 16 pinli OBDII soketini bulun ve takın
HUD DÜĞME FONKSİYONLARI (kılavuzdaki resme bakınız)
1) OBDII kablo girişi
2) Güç düğmesi
3) a-yukarı, b-OK, c- aşağı
RESET:
HUD kapandıktan sonra ayar düğmesine basılı tutun ve cihazı açın. Işıklar yandıktan sonra düğmeyi bırakın. Cihaz sıfırlanacaktır
HATA KODU SİLME:
Cihazı açtıktan sonra OBD2 bağlantı kurmasını bekleyin. Ayar düğmesine yukarı doğru uzun süreli basın.Tam ekran görünecektir, bu tüm hata kodlarının silindiği anlamına gelir. Ayar düğmesine aşağı yönlü uzun sireli basarak çıkış yapın.
Araçlardaki hız göstergesi sürüş güvenliğini arttırmak için gerçek değerden daha fazla olacak şekilde ayarlanmıştır. HUD hız değerini ECU'dan aldığı için daha doğru bilgi verir. Bu veri aracınızın hız göstergesindeki veriden yukarıda açıklanan nedenle daha farklı olabilir. Bu iki değeri eşitleyi ayar menüsünden yapabilirsiniz:
Ayar düğmesinin üç yönü vardır. Dikey basma ile yuakrı ve aşağı yönlü basma
Dikey uzun süreli basarak ayar menüsüne girebilir, dikey kısa basarak menüler arasında geçiş yapabilir, yukarı ve aşağı yönlü basarak da arttırma veya azaltma yapabilirsiniz. Ayar sonrası 5 saniye boyunca dikey basılı tutarsanız ayarlar kaydedilecek ve çıkış yapılacaktır.

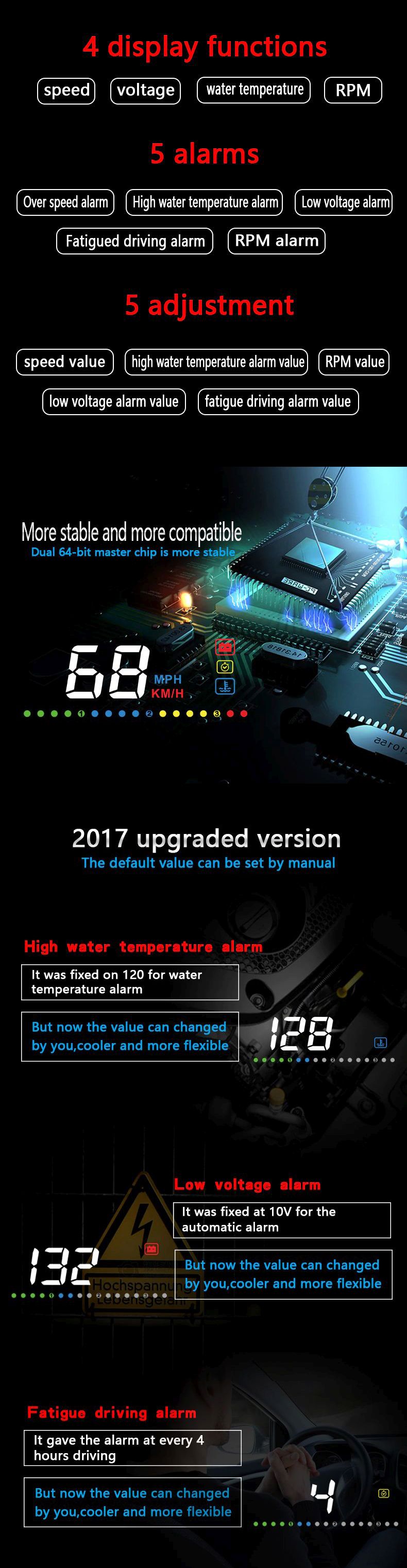

MENÜ SEÇENEKLERİ:
1) Hız (Yukarı ve aşağı tuşlarla hızı kalibre edebilirsiniz)
2) Parlaklık ayarı (0 otomatik ayarlar. 1 değeri en karanlıktır ve 5'e kadar arttırılabilir)
3) Hararet alarmı (ayarlanan değerde alarm verir)
4) Düşük voltaj alarmı (11Voltun altına düştüğünde alarm verir. Ekrandaki 110 yazısı 11V anlamındadır)
5) RPM devir alarmı (5000 RPM üzerinde alarm verir, bu değer istenirse değiştirilebilir)
6) Hız alarmı (ayarlanan değerin üzerine çıkıldığında alarm verir)
7) Yorgunluk alarmı (0 kapalı anlamına gelir. Ayarlı 4 değeri her 4 saatte bir uyarı verileceği anlamına gelir)
8) Hız birimi (1=KM/H, 2=MPH)
9) Açılış voltajı (Eğer HUD kapanmazsa bu değeri 13.2-14.0V aralığına getirin. 132 13.2V demektir)
10) Kapanış gecikmesi (Varsayılan değer 10 saniyedir) Bu süre sonunda cihaz otomatik kapanır.

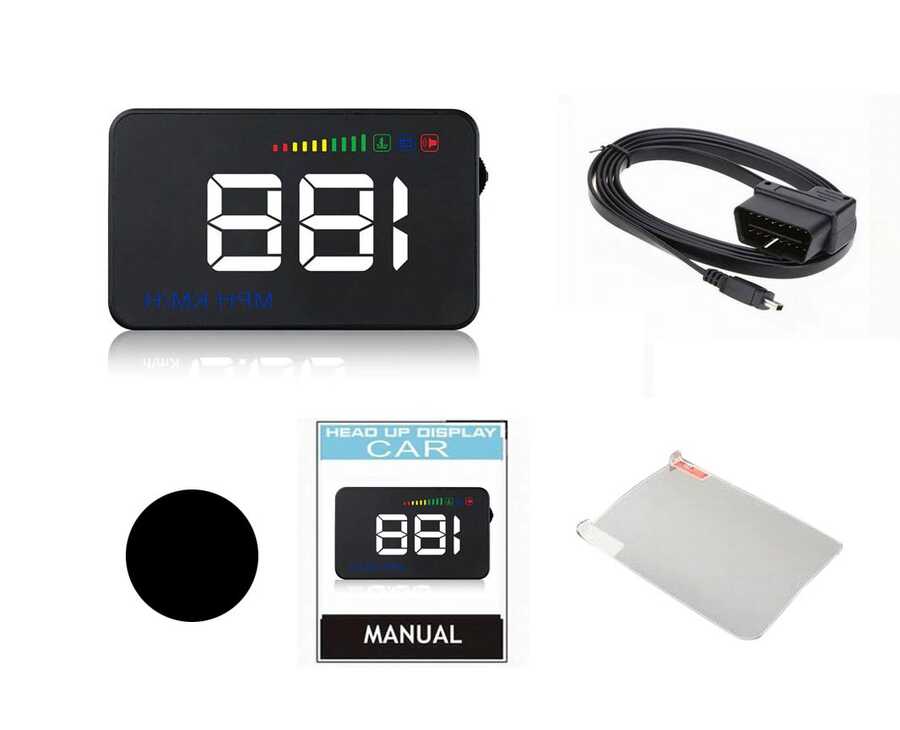

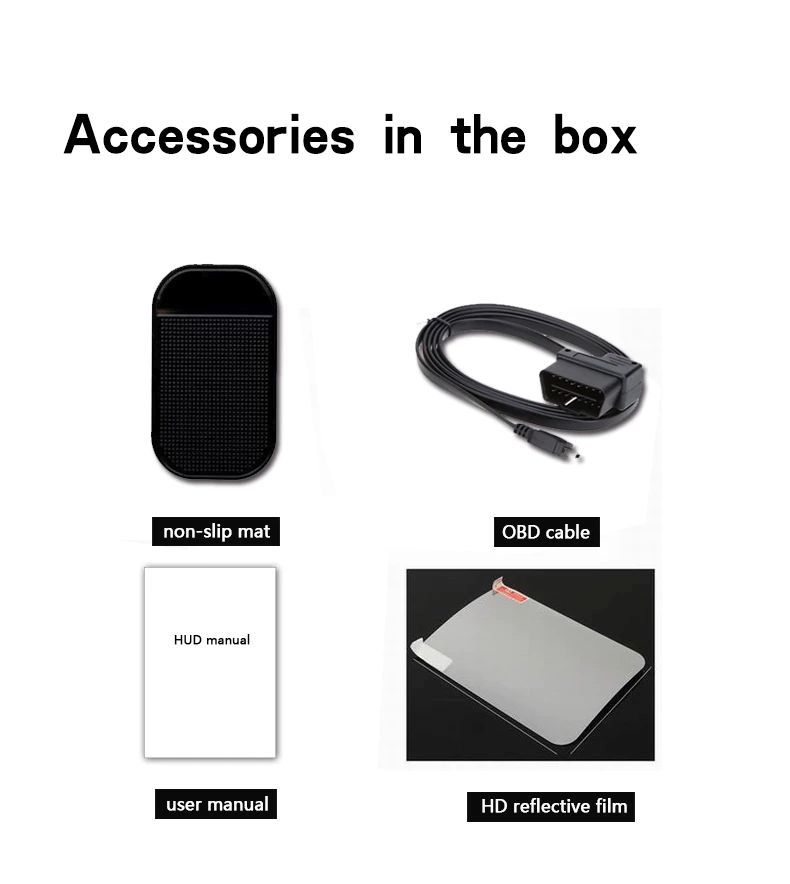

Cihazı reflekte film olmadan kullanmak ön camda çift imaj görünmesine yol açabilir. Eğer çift imaj görüyorsanız bu ön camın iki katmanlı yapısından kaynaklanmaktadır, lüfen yansıtıcı filmi kullanın.

1) Kaydırmaz pedi istediğiniz bir noktaya HUD üzerinde olacak şekilde yerleştirin
2) HUD'un yasnsıttığı alanın size uygun olup olmadığını kontrol edin
a. Filmi yapıştıracağını yerin temiz ve kuru olmasına dikkat edin
b. Filmin arkasındaki koruyucu tabakayı kaldırın ve cama yapıştırın
c. Yapıştırılan yer ve pozisyondan emin olduğunuzda kredi kartı gibi sert bir cisim ile kabarcıkları yok edin.
d. 2 yazılı ön koruyucu tabakayı da kaldırın
