MODEL:

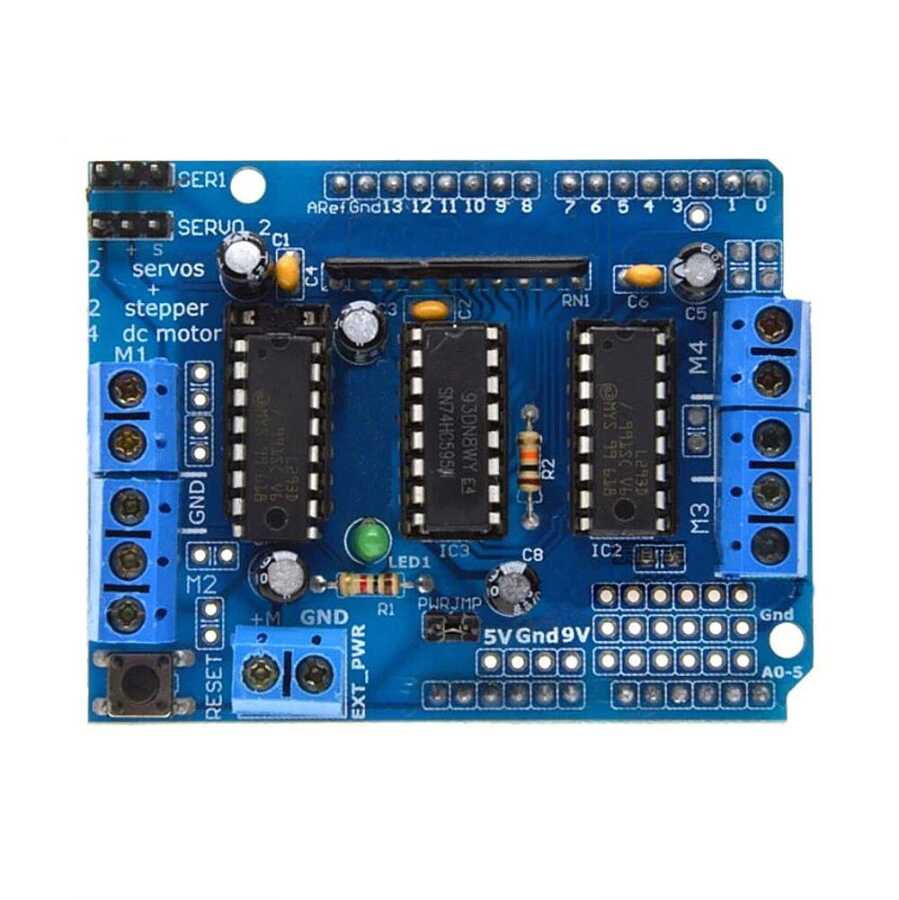

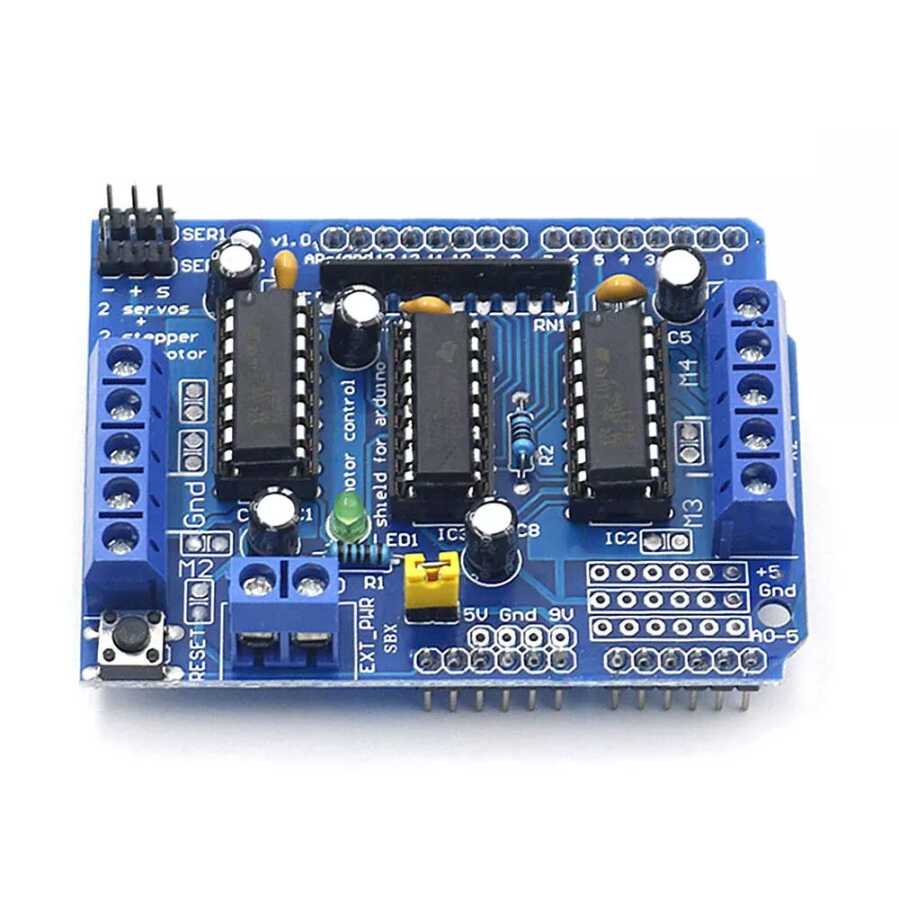

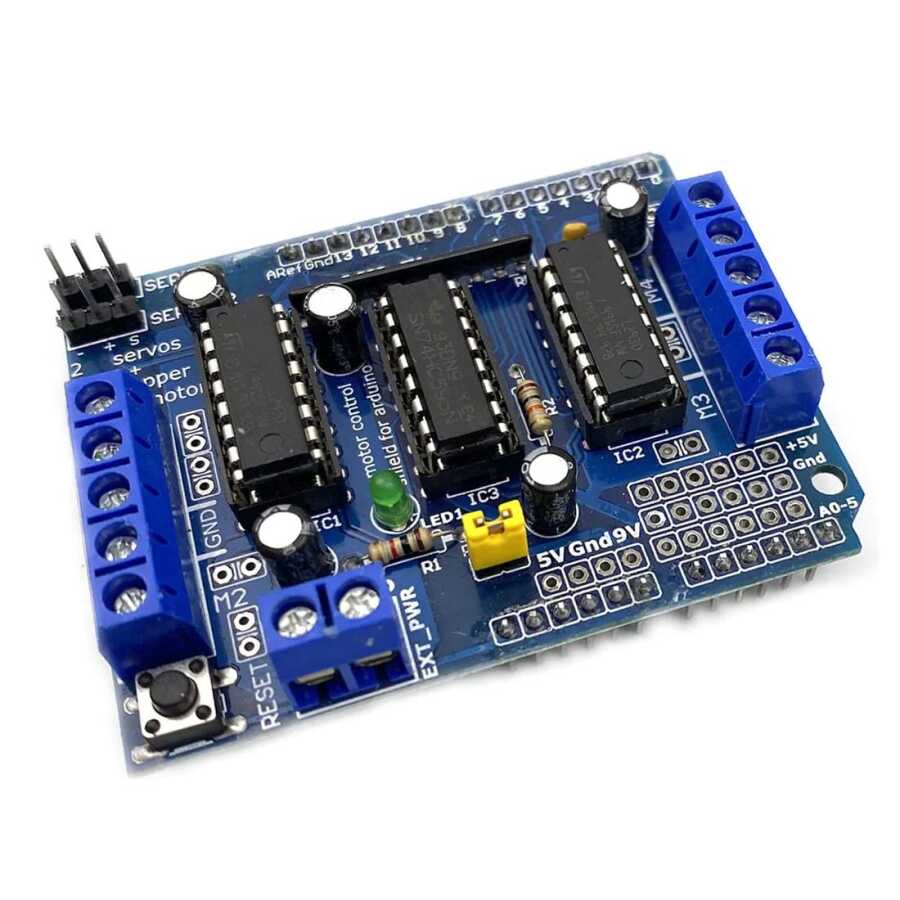

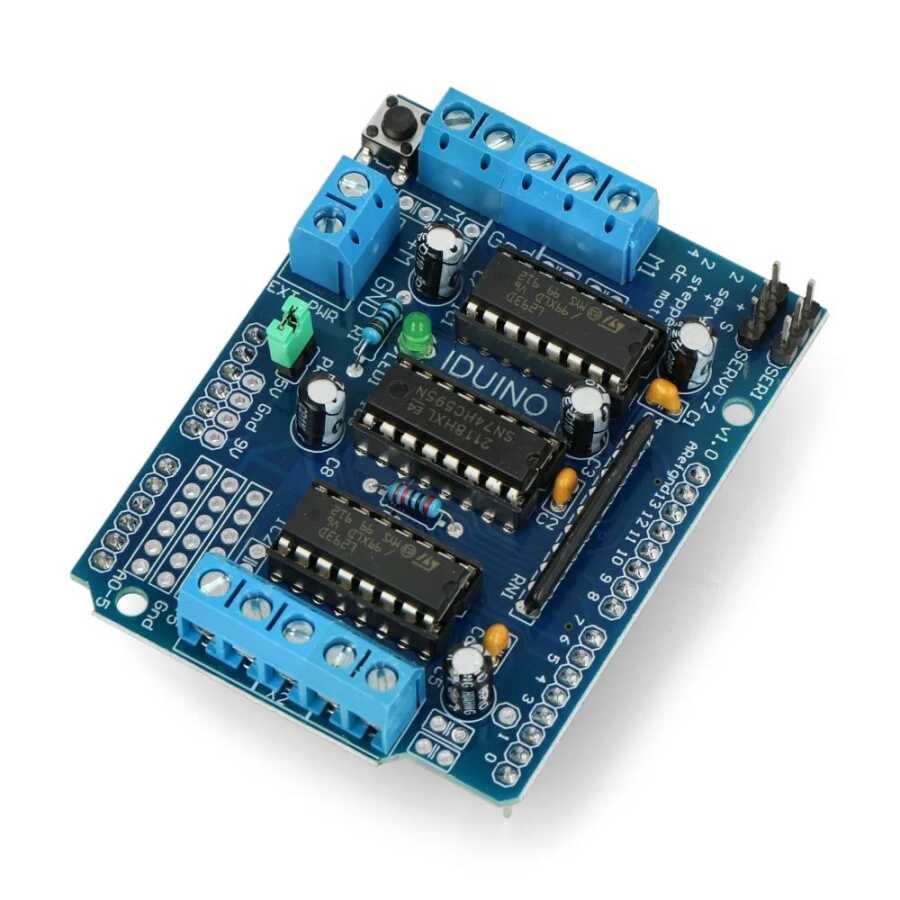

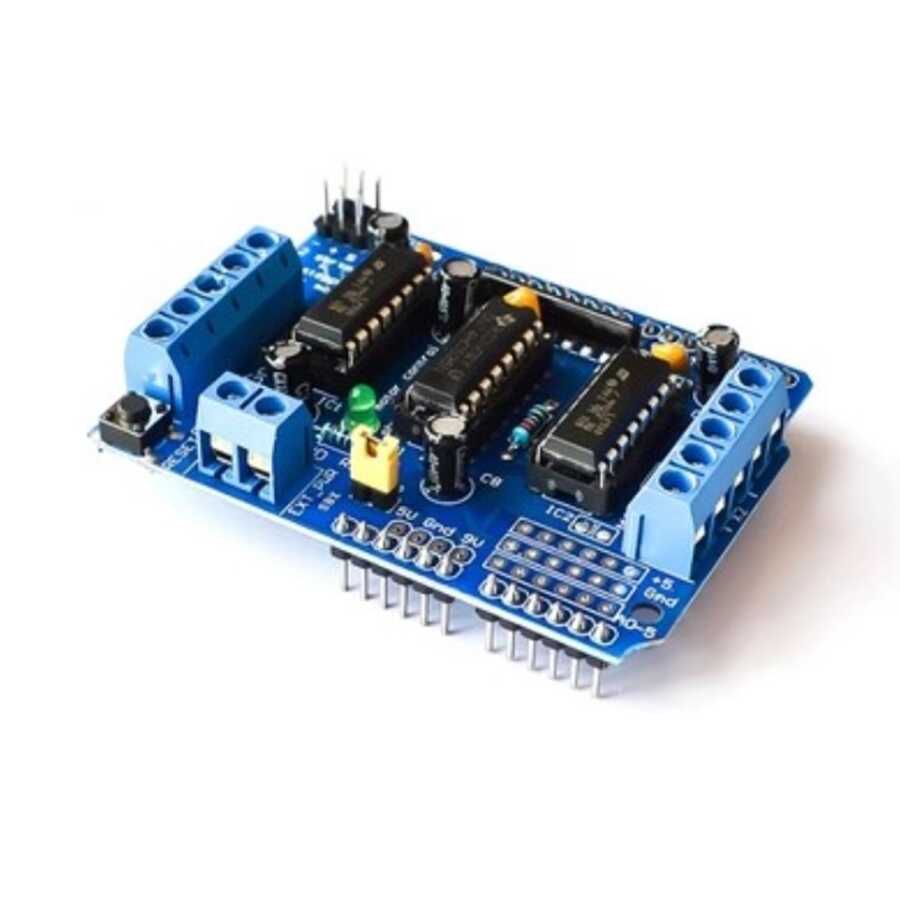

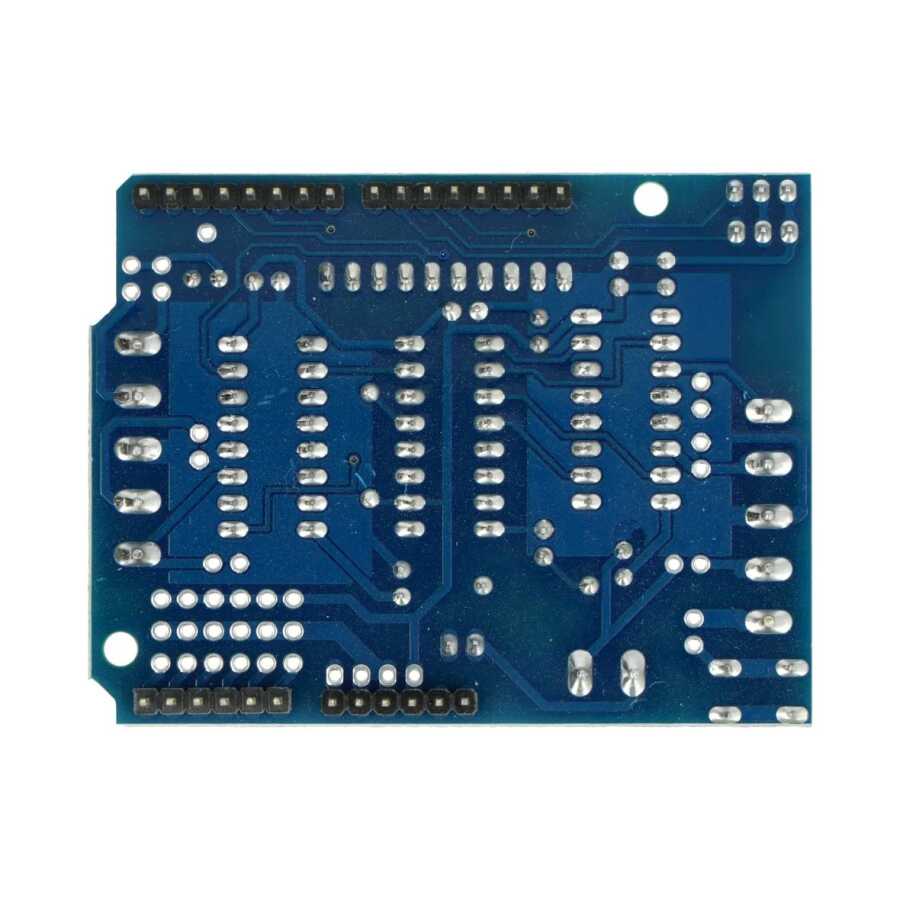

Çeşitli basit ve biraz karmaşık projeleri çalıştırabilen, tam özellikli bir motor genişletme kartı
293D çipli küçük akım DC motor sürücü çipini kullanan, yaygın olarak kullanılan bir DC motor sürücü modülüdür

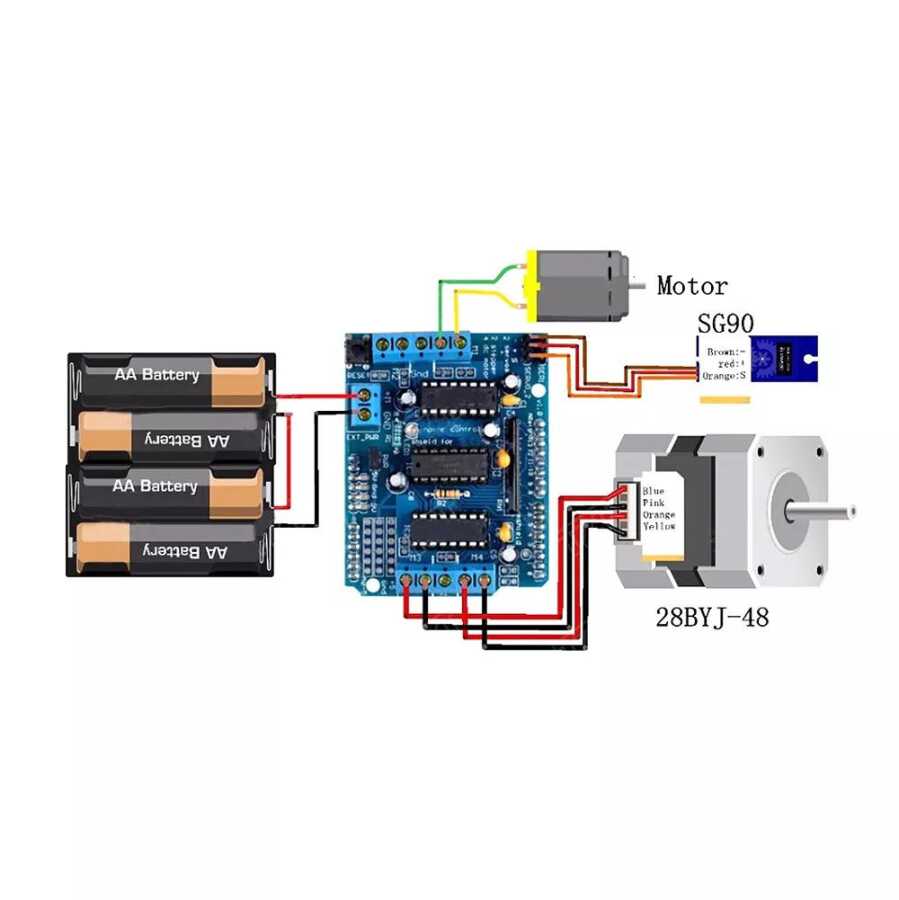

Modül, Arduino kitleri kullanarak dört DC motor (DC) veya iki step motor kontrol etmenizi sağlar.
Sistem, 600 mA'e kadar akım tüketimi ve 36 V'a kadar voltajla motorların dönüş yönünü ve hızını ayarlamanıza olanak tanır
Uygulama kapsamı: Arduino başlangıç seviyesi, Arduino deneysel ekipman platformu, Arduino etkileşimli elektronik, Arduino robotik vb
2 adet 5V servo motor (servo) portu Arduino'nun yüksek çözünürlüklü, yüksek hassasiyetli zamanlayıcısına bağlıdır
4 adede kadar çift yönlü DC motor ve 4 adet PWM hız kontrolü (yaklaşık %0,5 çözünürlük)
2 adede kadar step motor ileri/geri kontrolü, tek/çift adım kontrolü, iç içe geçmiş veya mikro adım ve dönüş açısı kontrolü

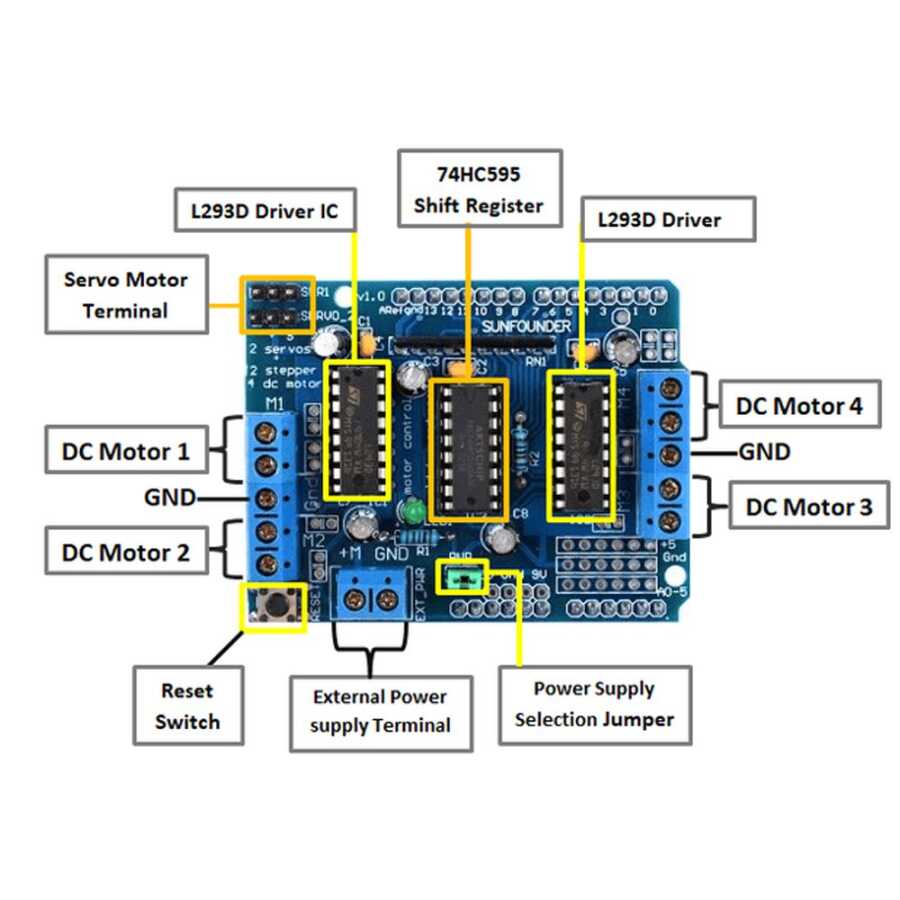

4 yollu H-Köprü
Çekme dirençleri, motorun güç açıldığında durmasını sağlar
Kolay kablolama (10 - 22AWG) ve güç kaynağı için geniş terminal blokları
Arduino sıfırlama düğmesi
Harici güç kaynağı için 2 büyük terminal
Mega, Diecimila ve Duemilanove ile uyumludur
Güç kaynağı: 4,5 V - 16 V
Sürücü: 2 x L293D
Kanal başına maksimum akım: 600 mA (geçici olarak 1,2 A'ya kadar)
Kaydırma kaydedicisi 74HC595
Desteklenen motor sayısı:
4 DC motor
2 step motor
2 servo konnektör
Sıfırlama düğmesi

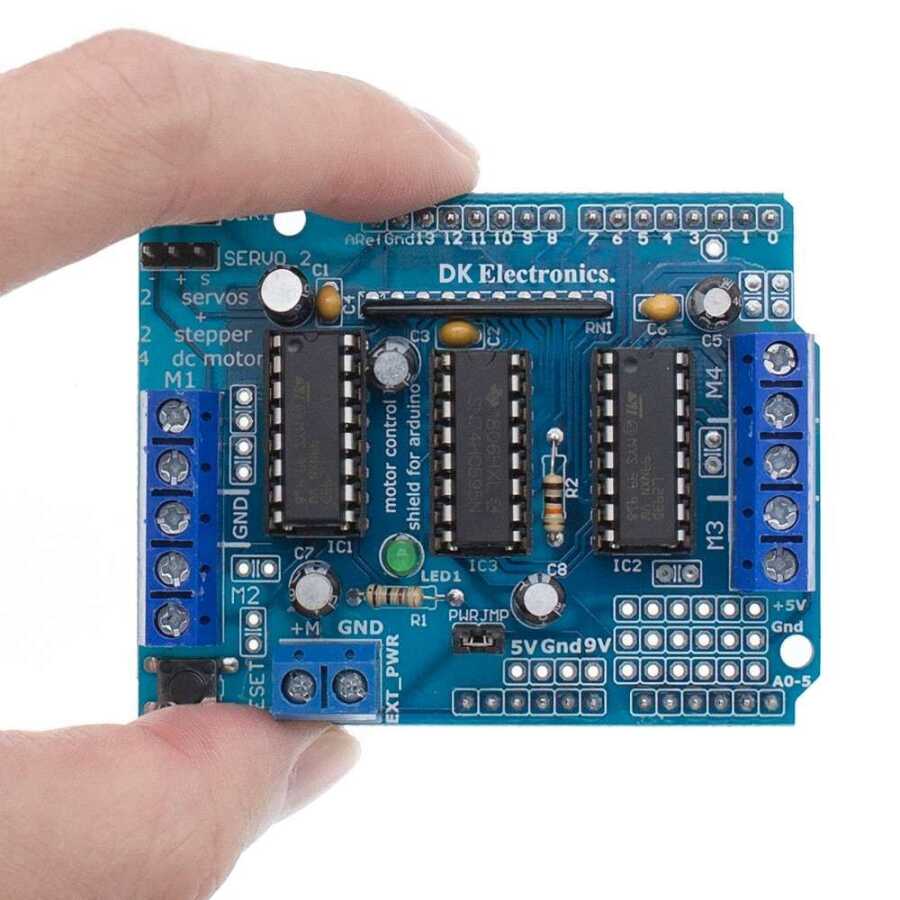

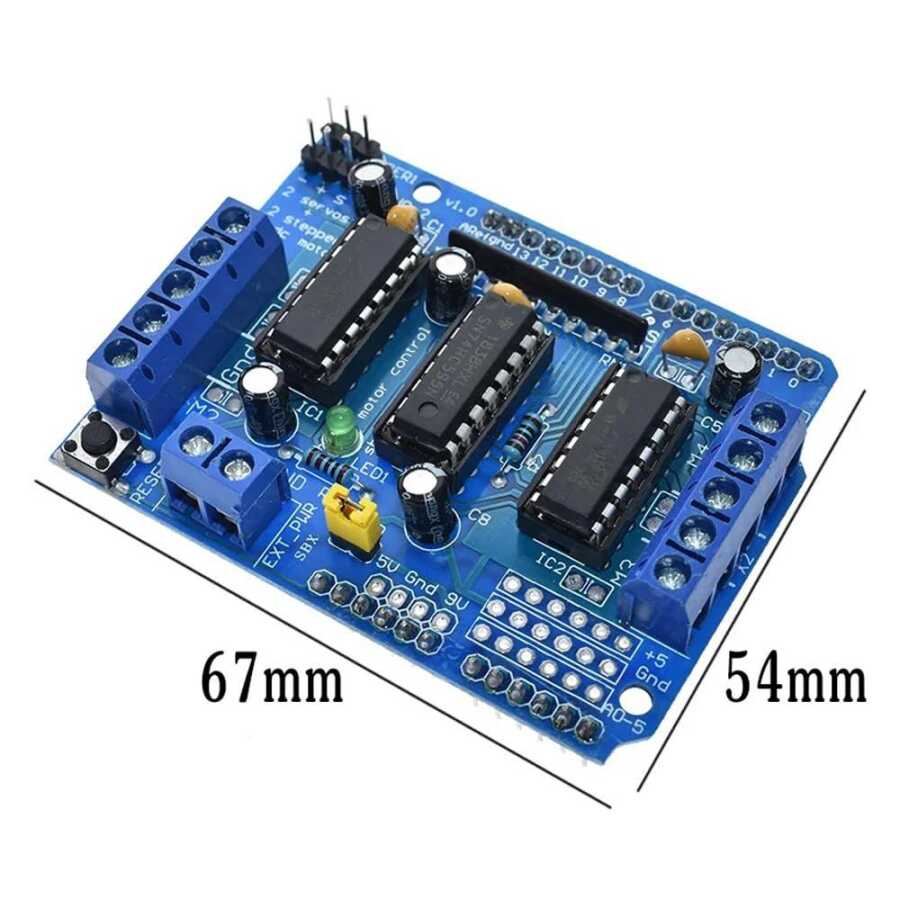

Ürün Boyutu: 67 mm x 54 mm / 2.6 x 2.1 in
Ürün Ağırlığı: 31 g / 0.62 oz
Paket İçeriği: 1 adet L293D Motor Sürücü Shield
