MODEL:

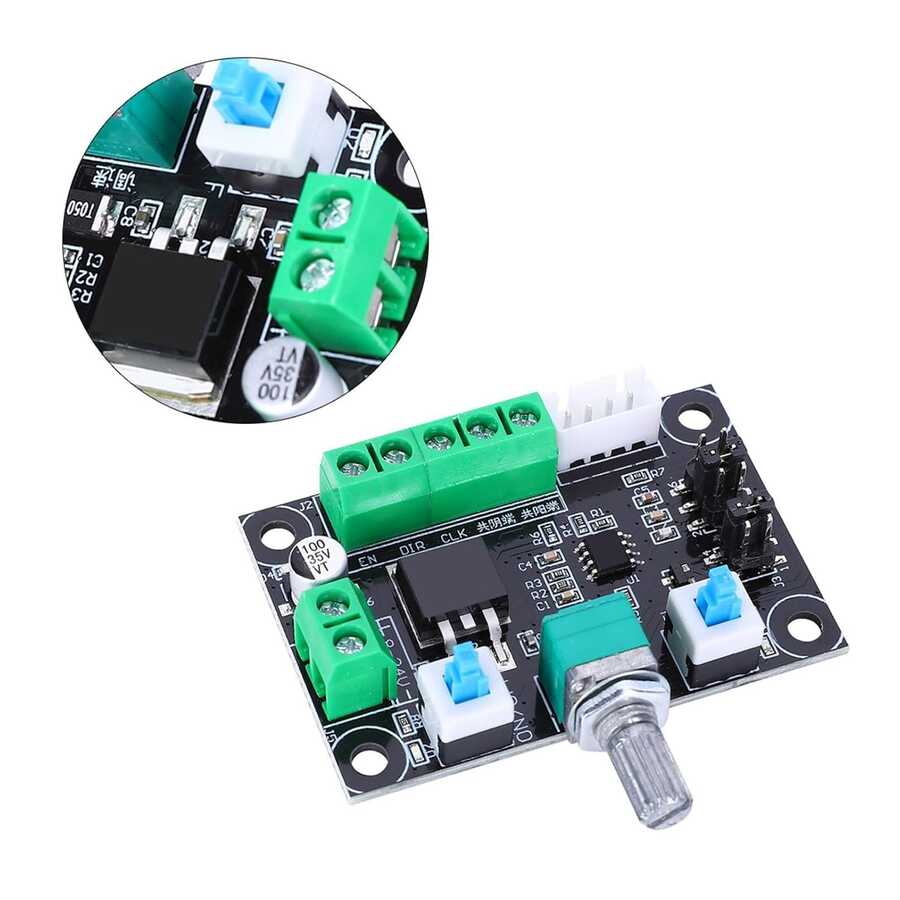

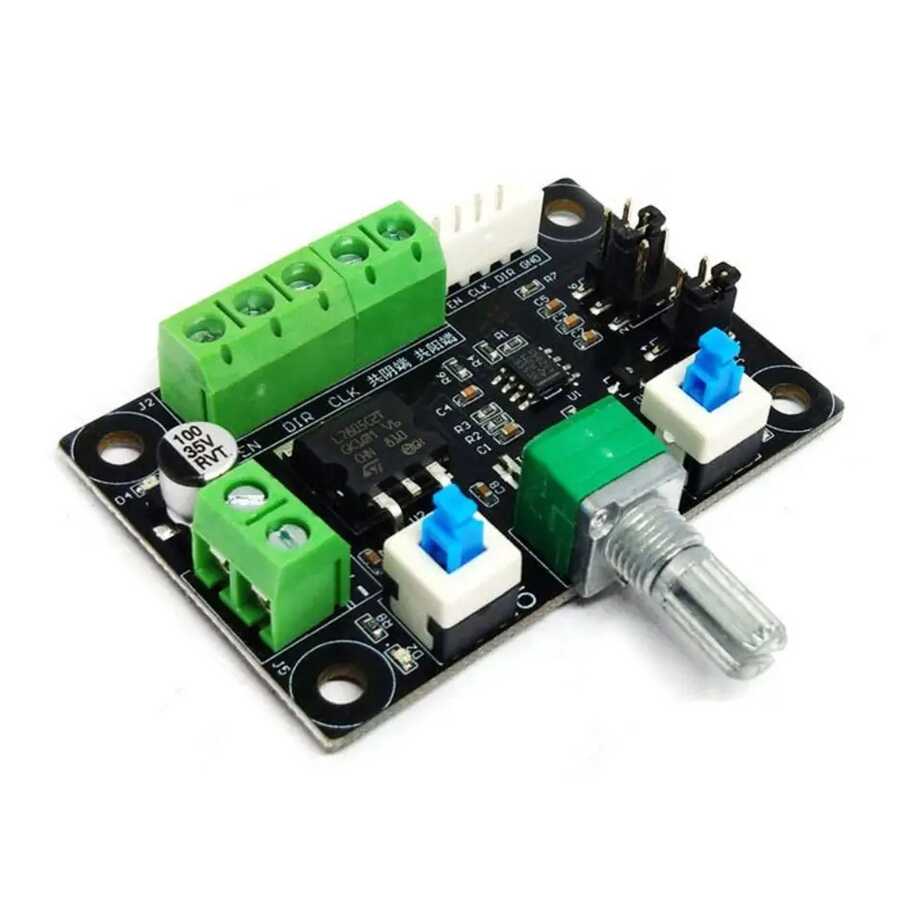

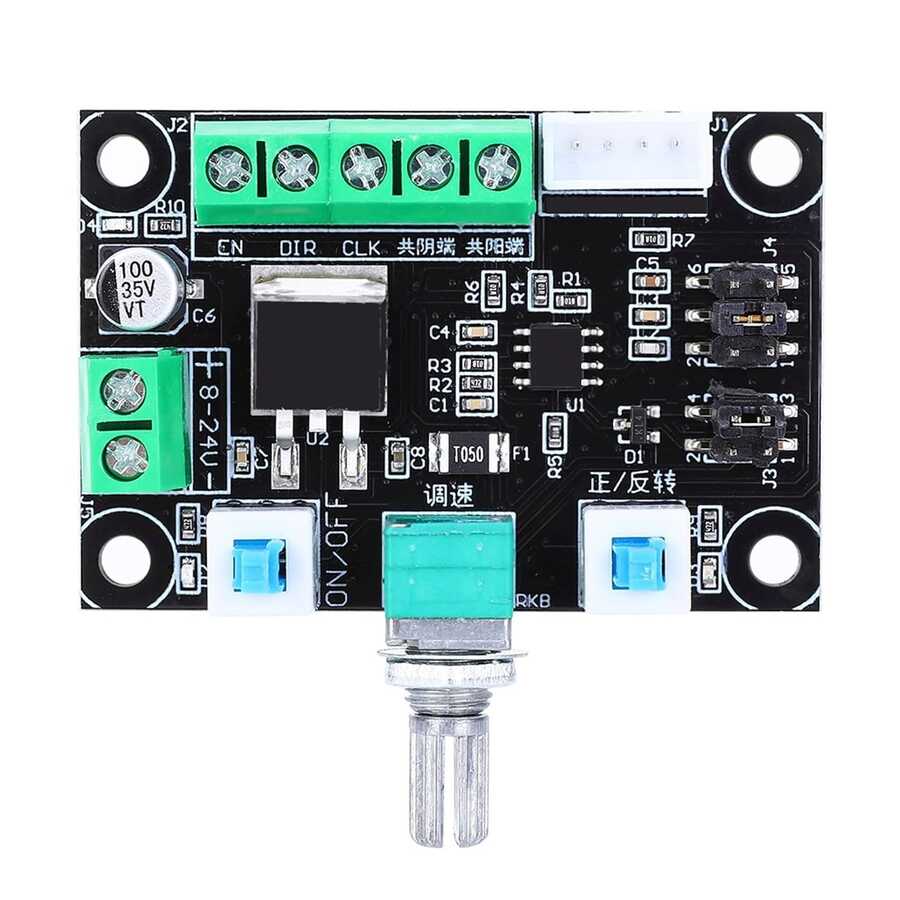

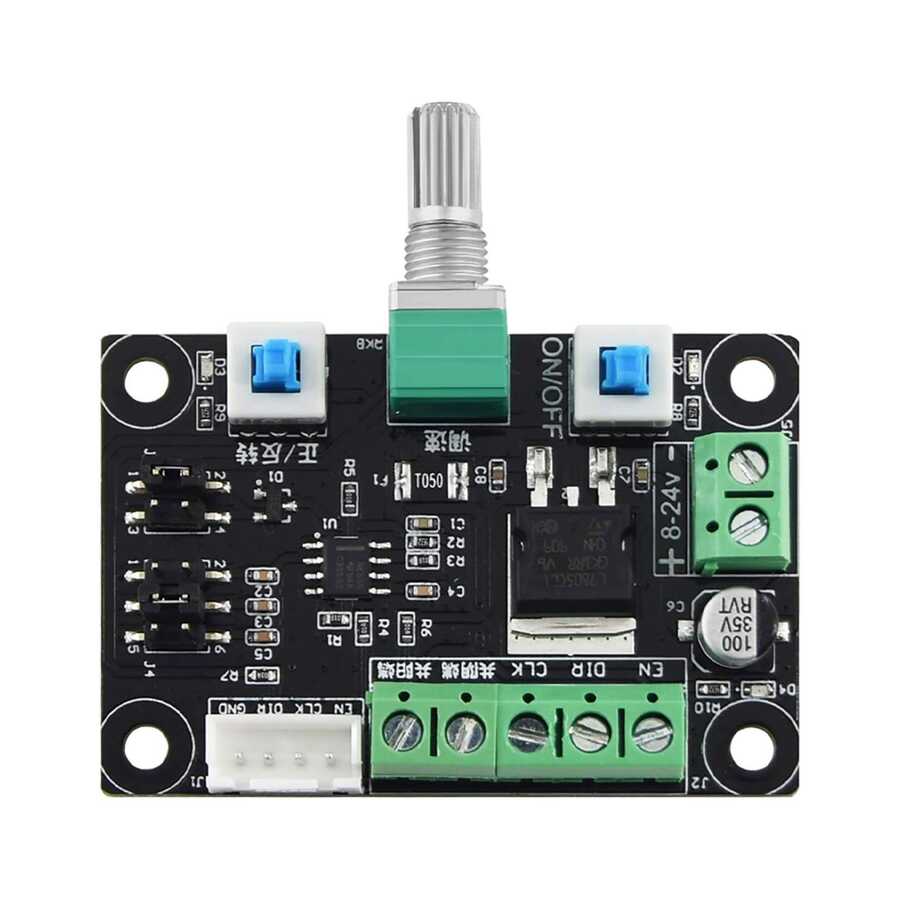

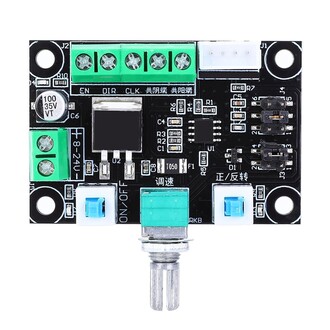

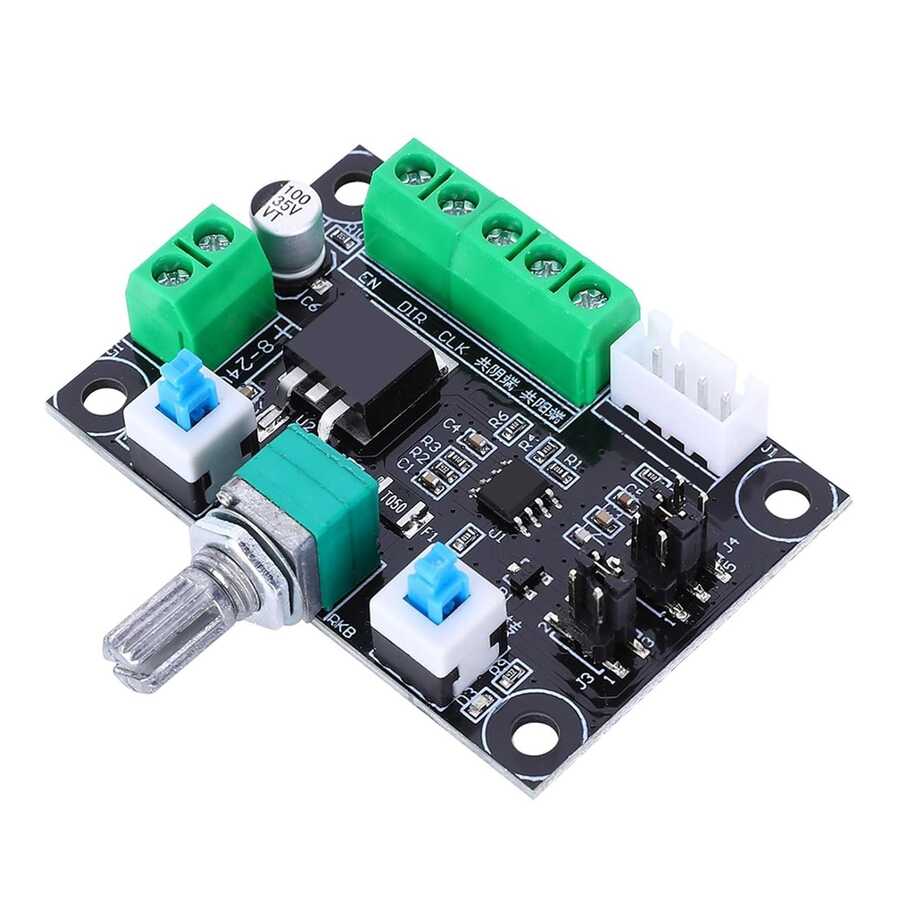

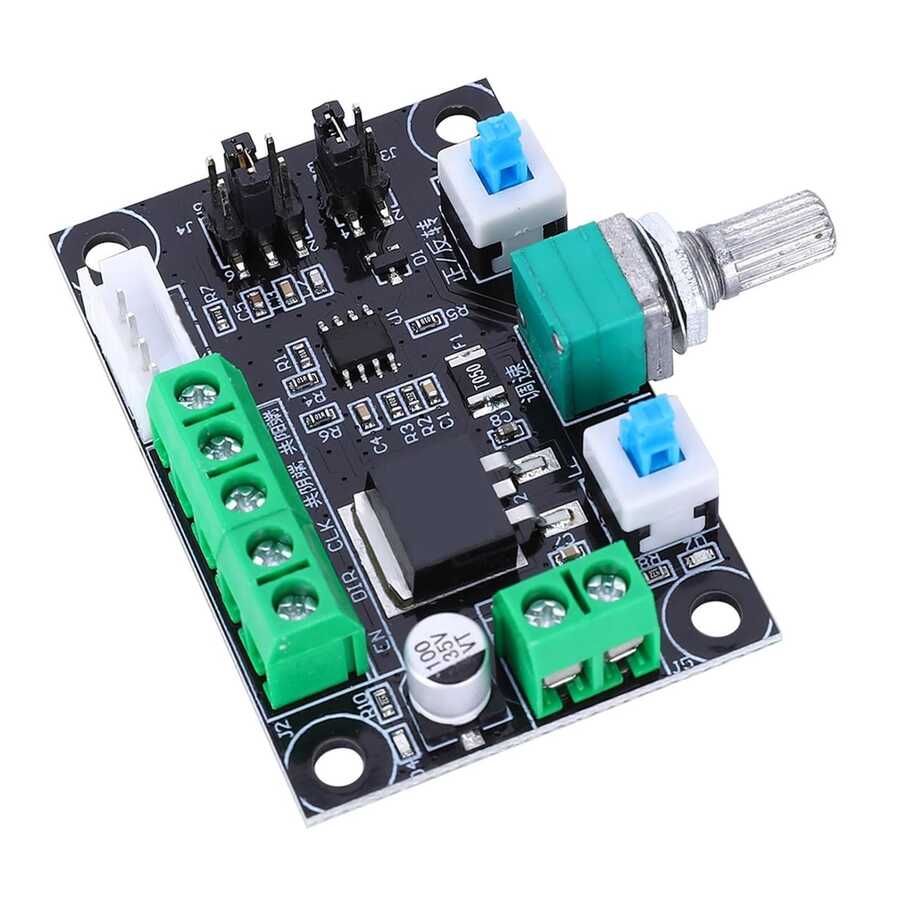

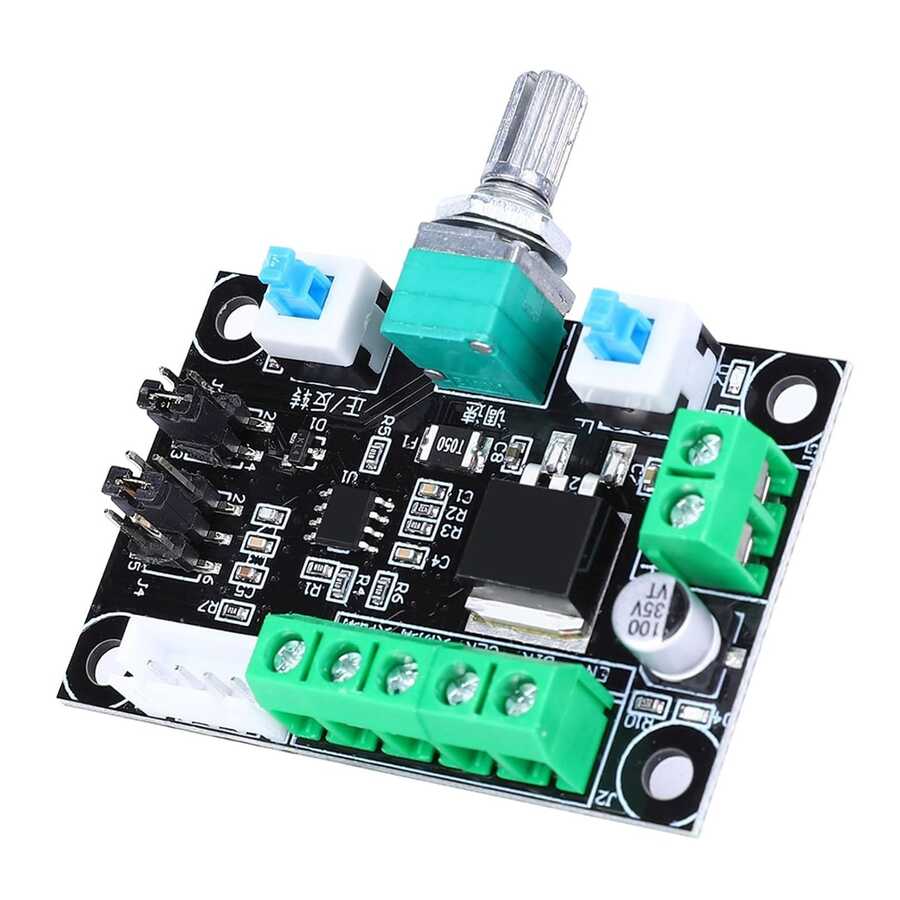

Bu modül, adım motoru sürücüsüne kontrol sinyali sağlayan bir darbe üretim modülüdür
Motorunu kontrol etmek için bir sürücü ile donatılması gerekir
Bu basit kontrolör + adım motoru + adım motoru + DC güç kaynağı, basit bir kontrol platformu setinden oluşabilir

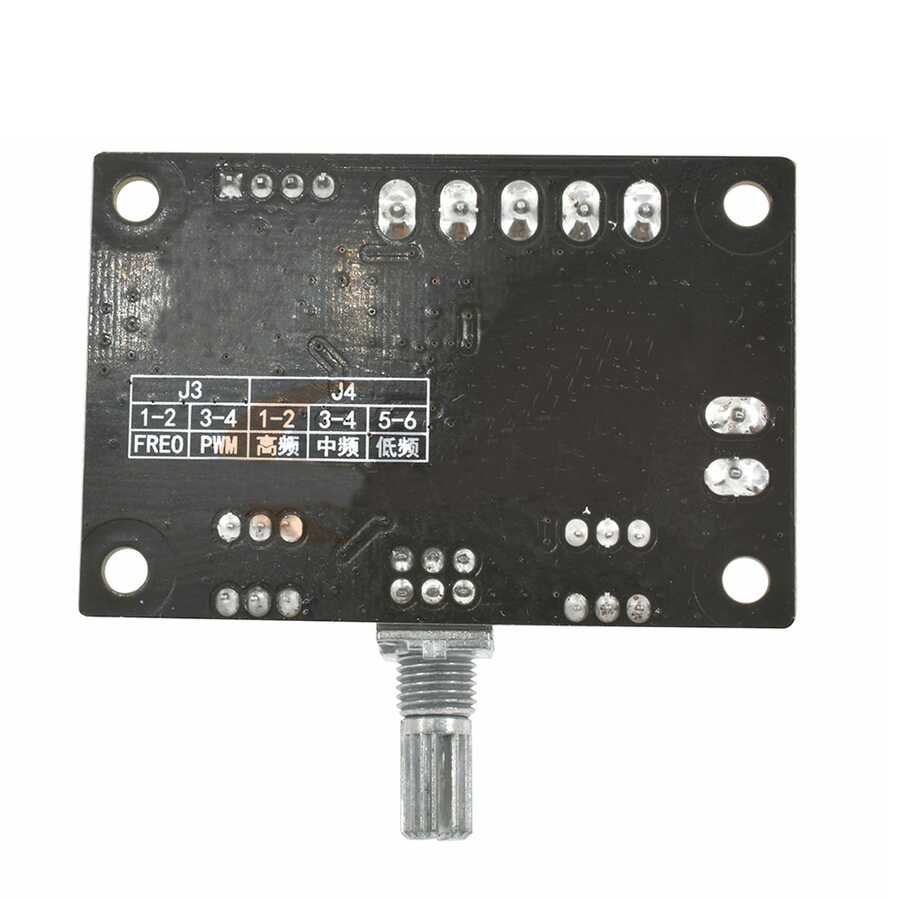

Kontrol cihazının 3 çeşit frekansı vardır:
Yüksek 5.4k-160khz, orta 540-16.6khz, düşük 80-2.4khz
İhtiyaçlarınıza göre seçim yapabilirsiniz

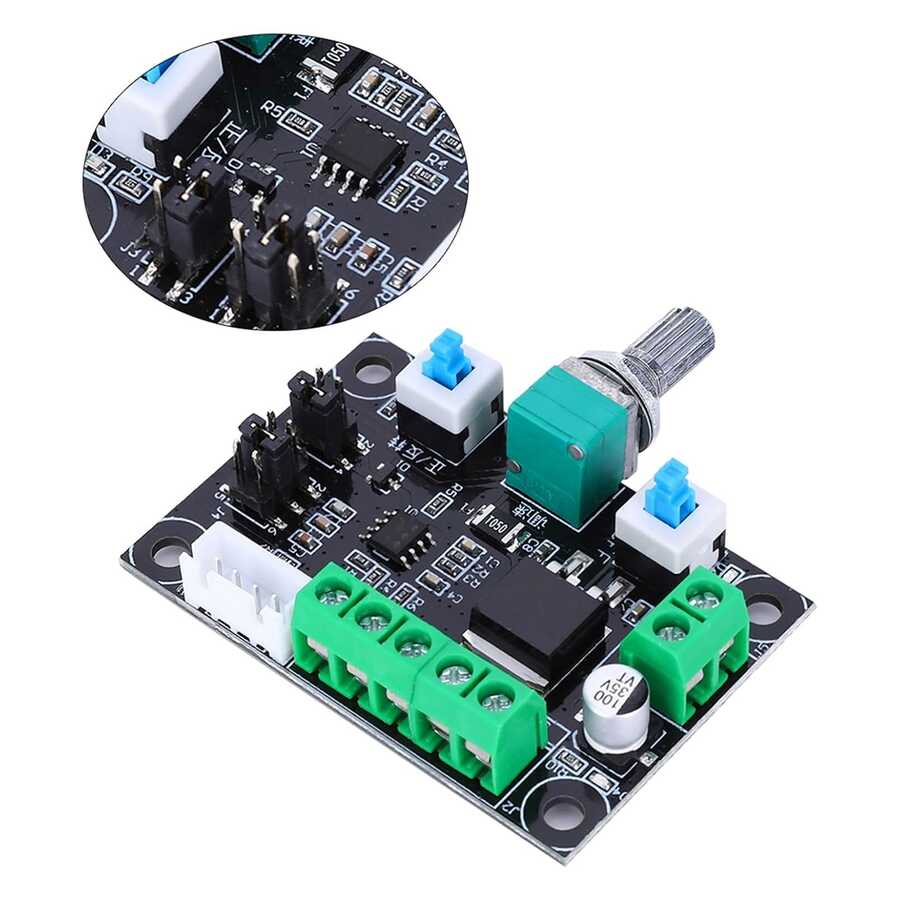

Darbe sinyali üretebilir, ayrıca PWM sinyali üretebilir, jumper'ı seçebilir
Ölçüm frekansı: PUL ve ortak katot ucu
Aşırı voltaj ve aşırı akım koruması
Giriş Voltajı: 5V - 24V DC
Çıkış Frekans Aralığı: 1Hz - 150kHz
Çıkış Sinyali Türü: PWM Darbesi
Kontrol Modları: Manuel (potansiyometre aracılığıyla) ve harici sinyal (PWM kontrolü için)
Darbe Görev Döngüsü Aralığı: %0-100 (ayarlanabilir)
Darbe Çıkış Türü: Step motor sürücüleri için tek fazlı darbe sinyali
Güç Girişi: Standart güç terminalleri (VCC ve GND)
Darbe Çıkışı: Step motor sürücüsü darbe ve yön girişine (PUL ve DIR) bağlıdır
Çalışma Sıcaklığı: -20°C - +85°C

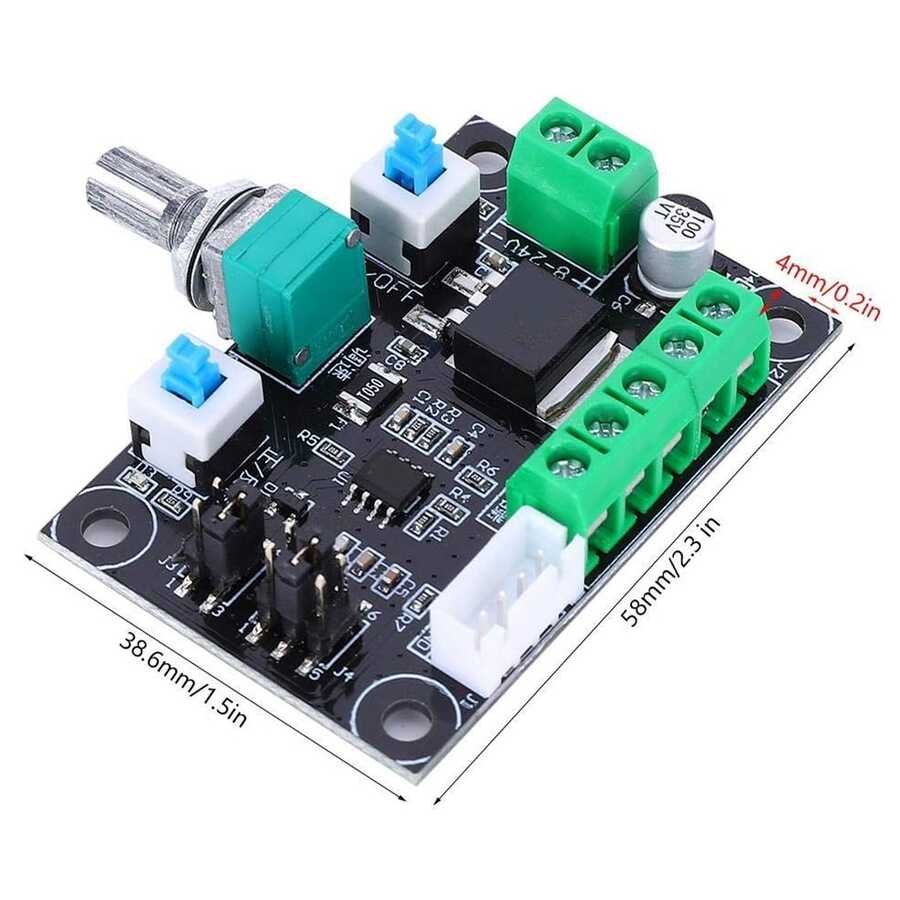

Ürün Boyutu: 38,6 mm x 58 mm x 4 mm/ 1.5 x 2.3 x 0.2 in
Ürün Ağırlığı: 20 g / 0,67 oz
Paket İçeriği: 1 adet MKS OSC Motor Sürücü Basit Hız Kontrol İleri Geri PWM Sinyal Jeneratörü
